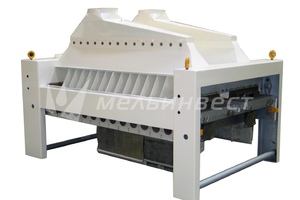

Концентратор
Чтобы классифицировать зерно по размеру, весу и плотности, используется концентраторы. Данные машины используются для вторичной очистки и получения семенного материала. Концентраторы делят зерновую массу на две фракции: легкую и тяжелую, одновременно очищая зерно от ненужных органических примесей – семян сорных культур.
Основным рабочим органом концентратора являются сита с различным диаметром отверстий. Сита совершают колебательные движения под углом 15°С к горизонтальной поверхности. Одновременно с этим осуществляется продувка зерна мощным потоком воздуха. Под воздействием вибрации и обдува тяжелые фракции опускаются на нижний слой, то время как более легкие уходят наверх. Такое воздействие позволяет отобрать полноценный зерновой материал из общей массы, а также осуществлять его окончательную очистку от минеральных примесей, не выделенных ранее.
Этапы работ концентратора
- Через приемное устройство зерновая масса равномерным слоем поступает на решетные рамки с диаметром отверстий 2 мм. Под воздействием вибрационных нагрузок и подачи воздуха, осуществляется распределение зерновых по фракциям: тяжелые внизу, легкие сверху. Сквозь первое сито из зерна уходят мелкие минеральные примеси и раздробленные зерна.
- На втором этапе продукт поступает на вторые решетные рамки с диаметром отверстия 9 мм, через которые проходит тяжелая и смешанная фракции. Соответственно здесь же отбираются случайные крупные примеси.
- Процесс завершается разделением тяжелой и смешанной фракции, которая происходит при помощи регулируемого клапана, расположенного в сборнике под второй решетной рамкой.
